[PIC] MPLAB IPE로 펌웨어 다운로드 방법

현재 설치된 다운로드 프로그램은 MPLAB IPE이다. 버전은 6.05 이다.

다운로더는 PICkit3를 사용하였다.

마이크로 USB-B타입이 필요하다. 핀맵은 아래와 같다.

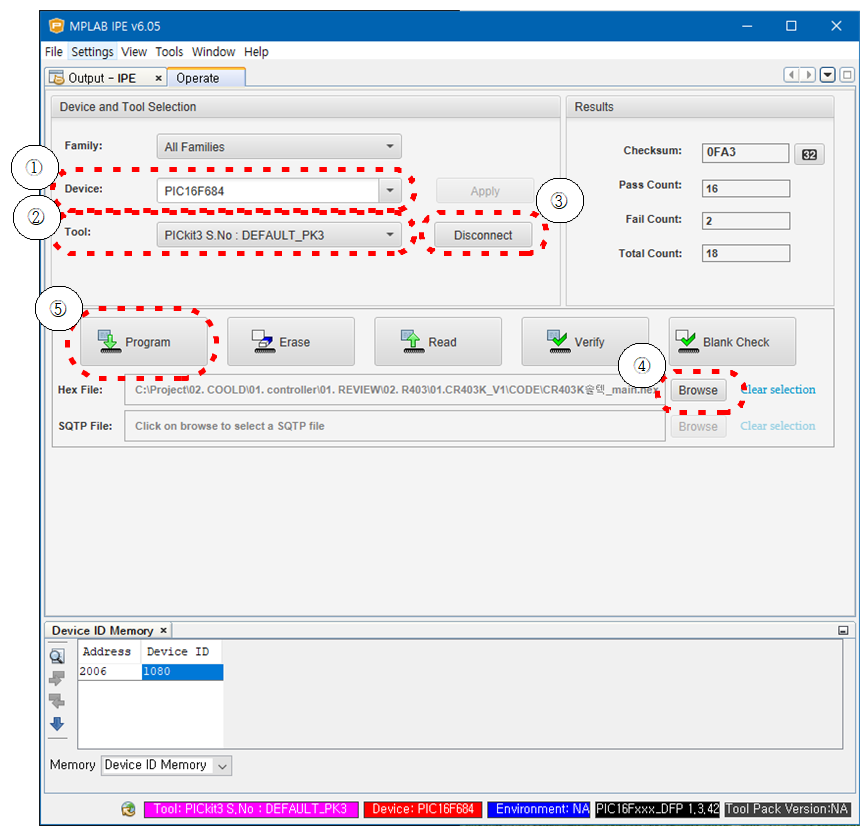

MPLAB IPE를 실행시키면 아래와 같은 화면이 나온다.

1. Device에 다운로드하고자 하는 pic 디바이스를 선택한다.

2. 사용할 다운로더를 선택한다.

3. Connect를 눌러 연결 한다. (Disconnect라고 써있으면 연결된 것이다.)

이때 The target circuit may require more power than the debug tool can provide. An external power supply might be necessary.
Connection Failed. 라는 문구가 Output 창에 출력이 된다면 지금 USB허브에 다운로더를 꼈는지 확인한다. 만약 그렇다면 컴퓨터 본체에 다운로더의 USB케이블을 연결해준다.

4. 연결이 됐다면 Browse를 눌러서 다운로드할 펌웨어의 경로를 찾아 hex 파일을 선택한다.

5. 마지막으로 Program 버튼을 눌러서 다운로드 한다.

Device Erased...

Programming...

The following memory area(s) will be programmed:
program memory: start address = 0x0, end address = 0x1cf
configuration memory
Programming/Verify complete
2023-03-21 16:51:14 +0900 - Programming complete
***   Release From Reset mode is enabled   ***
2023-03-21 16:51:46 +0900 - Programming...

위와 같이 Programming complete 라는 문구가 있으면 다운로드에 성공한 것이다!
