[TI][CCS] 프로그램 다운로드 방법

TI의 DSP인 TMS320F28377D 모듈로 LED 시프트 등의 테스트를 하였다. 이때 펌웨어 다운로드 방법을 정리한 내용이다.



1. 빌드

Ctrl+B or 상단 'Menubar'에 있는 Project -> Build All 을 클릭한다. 그러면 하단 Console 창에 아래와 같이 .out 파일이 잘 만들어졌다고 출력이 된다.



2. 타겟 설정

다음은 타겟을 설정하는 단계이다. 오른쪽에 Target Configurations 창이 있으면 지금 과정은 생략하고 없으면 진행한다.

상단 'Menubar'에 있는 View -> Target Configurations 를 클릭하면 아래와 같이 나온다.

미리 만들어 놓은 ccxml 파일이 있다. 처음하면 없을테니 위 'User Defined'를 마우스 우클릭하고 New Target Configuration 을 클릭하자.

File name은 본인 스타일에 맞게 짓고 Finish를 클릭한다. (확장자 지우지마셔요)

위에 Connection 위치에는 본인이 가지고 있는 디버그 프로브를 선택해주면 된다. 지금 사용 중인 녀석은 SDS200i 인데, 이녀석은 위와 같이 'Texas Instruments XDS2xx USB Debug Probe'를 선택하면 된다.



다운로드할 DSP의 이름을 검색하여 체크박스를 클릭해준다. TMS320F28377D 모듈을 사용하기 때문에 해당 이름을 검색하여 찾았다.



다음은 오른쪽에 있는 Save Configuration에서 'Save' 버튼을 클릭해준다.



디버그 프로브가 잘 붙었는지 확인하는 단계이다. 'Test Connection'을 클릭한다.



잘 붙었다면 아래와 같은 창이 나올 것이다.



이제 타겟 설정은 마무리 되었다. 이제 우리의 보드에 프로그램을 다운로드하기 위한 준비가 마무리 되어 간다.



만든 ccxml 파일의 우클릭 후 'Launch Selected Configuration'을 클릭한다.



위와 같은 화면이 나온다. 이제 타겟 보드와 디버그 프로브를 연결해야 한다.



Ctrl + Alt + C 나 아이콘을 클릭한다.

연결되면 아래와 같이 나오는데, 다음은 Ctrl + Alt + L 이나 Load 아이콘을 클릭한다.



ㅇㅇㅇ.out 파일을 찾아서 불러줘야 한다. 'Browse project...'를 클릭한다.

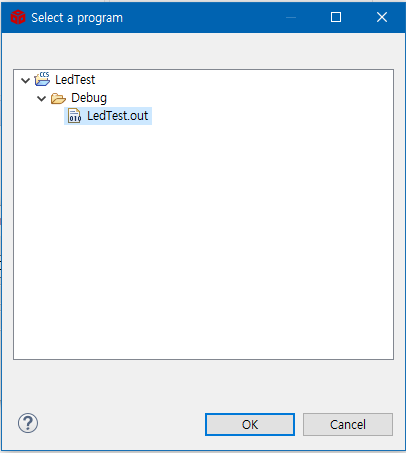

아래와 같이 .out 파일을 찾아 클릭 후 ok 버튼을 클릭한다.



아래와 같이 화면이 봐뀐 것을 볼 수 있다.



다음은 'F8 (Resume)'이나 아래 아이콘을 클릭한다. 그러면 프로그램이 돌기 시작한다.



프로그램이 잘 들어갔는지 확인하는 단계이다. 이제 'Alt + F8' 이나 'Suspend' 아이콘을 눌러서 일시정지 시켜준다.



다음은 디버그 프로브와 타겟 보드의 연결을 끊어준다. Ctrl + Alt + C 나 아이콘을 클릭한다.



그러면 연결이 끊어지면서 일시정지 됐었던 프로그램이 다시 돌기 시작한다.



'Ctrl + F2' 나 아이콘을 클릭하여 디버그 모드에서 빠져 나온다.



RAM에 저장된 프로그램대로 작동하는 것을 확인할 수 있다.
